Что такое циркуляция горячей воды?
Действующие нормативы ограничивают температуру горячей воды диапазоном 60-75°. На практике обеспечить заданное значение непросто, поскольку вода, оказавшись в тупиковой линии, быстро остынет.
Необходим постоянный подогрев, который будет поддерживать температуру в необходимых пределах. Для решения вопроса используется циркуляция горячей воды.
Это простое и эффективное решение, о котором следует поговорить особо.
Что это такое?
Организовать непрерывный подогрев воды обычными методами невозможно, поэтому используется простой и действенный способ — линию ГВС закольцовывают и запускают процесс циркуляции.
Поток выходит из бойлера, проходит по кругу и возвращается в нагревательную емкость.
Остается лишь настроить скорость перемещения, чтобы обеспечить подачу воды с нормативной температурой для всех абонентов линии.
Когда необходима?
Необходимость циркуляции возникает в протяженных линиях с большим количеством абонентов, например, в многоквартирных домах или общественных зданиях. В тупиковом трубопроводе вода быстро остынет.
Это явление ярко выражено в ночное время, когда водоразбор практически прекращается, и вода теряет тепловую энергию.
Запуск циркуляции позволяет:
В небольших системах водоснабжения одноэтажных частных домов циркуляция используется редко. Расстояние от водонагревателя до точек водоразбора сравнительно невелико, поэтому нецелесообразно тратиться на приобретение или установку насоса, собирать петлю, запускать процесс.
Проще пропустить немного воды, успевшей остыть, чтобы получить нормальный горячий поток.
Естественное и принудительное циркулирование — в чем разница?
Естественная построена на физическом процессе подъема нагретой воды вверх. Плотность горячей воды меньше, чем холодной, поэтому теплые слои вытесняются менее нагретыми слоями. Это явление происходит без участия человека, надо лишь создать условия для запуска процесса.
Однако, естественная циркуляция проходит нестабильно, без необходимого напора. Скорость перемещения слоев воды невелика, протолкнуть поток сквозь трубопровод она не может. Кроме того, регулировать естественный процесс практически невозможно, только запустить или остановить его.
Принудительная — это перемещение воды с помощью специального насосного оборудования. Процесс происходит равномерно, его можно регулировать, изменять параметры потока или останавливать по необходимости. Насос создает давление, позволяющее перемещать воду по разветвленной, протяженной системе.
Естественный процесс используется там, где достаточно медленного, малоэффективного перемешивания слоев воды с разной температурой. Как правило, она применяется в небольших системах водоснабжения частного дома, когда нужен лишь небольшой обмен слоев.
Схема
Существуют разные схемы циркуляции, отличающиеся степенью сложности и точкой установки насоса. Наиболее эффективный и надежный вариант — сборка петли с выходом и возвратом в бойлер (прямой и обратной линиями).
Насос ставится на обратной линии, в точке с самой низкой температурой воды. Обычно, это участок перед входным патрубком нагревателя.
Есть другие варианты, где линии ГВС и ХВС соединяются в одну петлю. Остывшая горячая вода становится холодной, обратная линия подключается к кранам ХВС сантехники. Этот вариант нельзя использовать для систем с большим количеством абонентов. Рассмотрим типичные схемы для систем водоснабжения разного типа.
В частном доме
Система ГВС частного дома сравнительно невелика, длина трубопроводов заметно меньше, чем в МКД. Это позволяет использовать естественную тип циркуляции, которой достаточно для поддержания температуры в подающем участке трубы.
Степень нагрева обратной линии особого значения не имеет, только в отношении экономии топлива или электроэнергии, потраченных на подогрев воды в бойлере. Чем короче трубы, тем меньше расход энергоносителей. Использование циркуляционного насоса в данном случае не имеет смысла.
Схема циркуляции горячей воды в частном доме:
В многоквартирном при теплоснабжении
Подача горячей воды в многоквартирные дома производится путем местного нагрева холодного потока в бойлерах, установленных в подвале. Эта схема называется закрытой. Открытая схема подачи ГВС предполагает подключение к магистральному трубопроводу с горячей водой.
В настоящее время открытые схемы законодательно запрещены и используются только в некоторых старых кварталах, где монтаж бойлеров по каким-либо причинам невозможен.
Поскольку вода находится в постоянном движении, она не остывает, всем абонентам обеспечена нормативная подача горячей воды. Однако, часто стояк проходит по квартирам и возвращается в подвал как отдельный трубопровод. Это делается в многоэтажных домах, где обеспечить достаточный напор для нескольких стояков технически невыполнимо.
Открытом
При открытом теплоснабжении подача ГВС зависит от конструкции отопительной и водопроводной сетей. Обычно используется закольцованная схема подачи теплоносителя, из которой отбирают горячую воду.
Такая схема использовалась ранее, но сегодня она считается неэффективной и расточительной.
Отбор воды из системы обогрева не позволяет использовать специальные добавки против накипи, создает неравномерное наполнение системы ЦО.
Закрытом
Закрытая система работает на холодной воде, которую нагревают в бойлере. Этот вариант позволяет создавать петлю из трубопровода ГВС и запускать циркуляцию, поддерживая нормативную температуру и стабильное давление.
Эта схема дает возможность:
Как организовать самостоятельно?
Схема циркуляции частного дома обычно создается самостоятельно, с учетом конфигурации помещений, количества точек водоразбора, ответвлений, дополнительных линий. Основная задача — постоянная работа полотенцесушителя, который устанавливают в разрыв линии ГВС.
Если вода остынет, прибор перестанет греть помещение и сушить полотенца, в ванной будет сыро и холодно.
Для построек среднего размера используют один розлив, но для коттеджей большой величины часто устанавливают несколько бойлеров с собственными системами. Рассмотрим наиболее распространенные варианты.
Через накопительный бойлер
Накопительный бойлер представляет собой емкость с утепленными стенками, где аккумулируется и выдается по необходимости горячая вода.
Система циркуляции для него не принципиальна, поскольку температура обратной линии будет ниже, чем в основном резервуаре. Это потребует подогрева или замены воды.
Поэтому, для организации перемещения потока, выполняют следующие действия:
Подпитка емкости производится только при падении давления в системе ГВС или при сильном понижении температуры. Для правильной работы такой системы необходим блок управления с системой датчиков, которые в непрерывном режиме будут давать информацию о состоянии потока.
Такая схема требует использования отдельного котла, не связанного с системой обогрева. Поэтому, она используется только в южных регионах.
Через бойлер косвенного нагрева
Бойлер косвенного нагрева представляет собой нагреватель, где рабочим «органом» служит змеевик с горячим теплоносителем. Как правило, он встроен в систему отопления.
Горячий поток проходит через змеевик с достаточной скоростью, чтобы тепловой энергии оставалось достаточно для обогрева дома. При этом, линия ГВС всегда готова к выдаче воды нужной температуры. Циркуляция нужна только для того, чтобы исключить остывание воды в тупиковых линиях.
Эксплуатация и режим работы
Эксплуатация линий ГВС с циркуляцией требует периодической проверки состояния насосного оборудования, удаления воздушных пробок и прочих необходимых действий. Однако, если монтаж линии был выполнен правильно, проблем с воздушными пробками и трубопроводами не будет.
В своем доме
Система подачи ГВС частного дома полностью находится в ведении его владельца. Это позволяет ему производить ремонт без оглядки на УК или ТСЖ, но создает дополнительные заботы.
Основная задача состоит в наблюдении за состоянием циркуляционного насоса, поскольку выход его из строя станет причиной прекращения подачи горячей воды.
Кроме этого, приходится заботиться о работоспособности котельного оборудования и прочих элементов системы подачи воды.
В многоквартирном
От абонента никаких действий не требуется. Все заботы о состоянии систем и работе насосов производят специалисты УК.
Если движение приостановилось — что делать?
Несмотря на высокую эффективность работы, циркуляция в линиях ГВС иногда останавливается. Рассмотрим основные причины и способы решения проблемы.
В частном
Основная причина — выход из строя циркуляционного насоса. Решением проблемы станет ремонт или замена этого узла. Иногда причиной неисправности становится обычное отсутствие электропитания — обрыв провода или ложное срабатывание УЗО.
Вторая распространенная причина — завоздушивание трубопровода. В этом виновата неправильная сборка линии, где имеются вертикальные изгибы трубы.
В них понемногу накапливаются воздушные пузырьки, которые рано или поздно перекрывают все сечение и останавливают поток. Решение проблемы — установка крана Маевского.
В МКД
Прекращение циркуляции в системах ГВС многоквартирного дома практически всегда обусловлено выходом из строя циркуляционного насоса. При обнаружении проблемы, необходимо сразу обратиться в управляющую компанию, чтобы не затягивать ремонт.
Еще одна причина остановки циркуляции — неправильное подключение полотенцесушителя к стояку ГВС в одной из квартир.
Если на байпас установлен отсечной кран, появляется возможность остановки циркуляции и полное прекращение подачи горячей воды для всех абонентов, расположенных дальше по линии.
Заключение
Циркуляция горячей воды является важной и полезной функцией, позволяющей экономить тепловую энергию и удешевить систему ГВС в целом. Она одинаково нужна в частном доме и в МКД, поскольку вода остывает в любой системе, независимо от ее конфигурации и степени сложности.
Для организации процесса необходим монтаж обратной линии и установка циркуляционного насоса. Это несколько усложняет эксплуатацию системы, но дает возможность получать ресурсы, соответствующие нормативным показателям.
Тупиковая магистраль
Смотреть что такое «Тупиковая магистраль» в других словарях:
Часть I. Методические указания по составлению режимных характеристик систем теплоснабжения и гидравлической энергетической характеристики тепловой сети — Терминология Часть I. Методические указания по составлению режимных характеристик систем теплоснабжения и гидравлической энергетической характеристики тепловой сети: Автоматизированная система горячего водоснабжения система, на тепловом пункте… … Словарь-справочник терминов нормативно-технической документации
Железнодорожный транспорт в Тверской области — Страна: Россия Регион: Тверская область Протяжённость: 1803 километра Густота сети: 21,4 км. пути на 1000 кв. км. площади … Википедия
Железнодорожная линия Овинище — Координаты: 58°29′31.2″ с. ш. 37°04′55.2″ в. д. / 58.492, 37.082 … Википедия
Железнодорожный транспорт в Архангельской области — Страна: Россия Регион: Архангельская область Протяжённость: 1771 километр Густота сети: 3,0 км. пути на 1000 кв. км. площади … Википедия
Петербурго-Варшавская железная дорога — Варшавский во … Википедия
Тверь (станция) — У этого термина существуют и другие значения, см. Тверь (значения). Координаты: 56°50′09″ с. ш. 35°53′29″ в. д. / 56.835833° с. ш. 35.891389° в. д … Википедия
Курск (станция) — У этого термина существуют и другие значения, см. Курск (значения). У этого термина существуют и другие значения, см. Курский вокзал (значения). Координаты: 51°45′01″ с. ш. 36°13′42″ в. д. / … Википедия
Кругобайкальская железная дорога — Координаты: 51°46′35″ с. ш. 104°10′55″ в. д. / 51.776389° с. ш. 104.181944° в. д. … Википедия
Томск — У этого термина существуют и другие значения, см. Томск (значения). Город Томск Флаг Герб … Википедия
Дорошиха (станция) — Координаты: 56°52′09.06″ с. ш. 35°50′16.25″ в. д. / 56.869183° с. ш. 35.837847° в. д. … Википедия
Горячее водоснабжение
Горячее водоснабжение – это обеспечение населения, в том числе его бытовых нужд, а также производственных потребностей, водой высокой температуры (до +75 градусов Цельсия). Оно является важным показателем уровня и качества жизни, а также условием соблюдения санитарно-гигиенических норм. Система горячего водоснабжения состоит из специального оборудования, функционирующего в совокупности, которое служит для разогрева воды до нужной температуры, а также для подачи ее к водозаборным точкам.
Чаще всего данная система состоит из следующих элементов:
Требования к горячей воде
Нередкие плановые отключения и низкий температурный режим являются основными недостатками центрального горячего водоснабжения. Такие ситуации происходят часто, но согласно текущим законам их периодичность строго регламентирована. Постановление правительства РФ № 354 определяет следующие нормы:
Состав воды в обязательном порядке должен соответствовать санитарным нормам СанПиН 2.1.4.2496-09.
Для осуществления контроля расхода теплоносителя устанавливают специальные приборы для ГВС. Счетчики монтируют только представители управляющей организации, с которой заключается договор на поставку горячей воды в квартиру или дом.
Виды устройства
Система горячего водоснабжения может быть двух видов.
А также существует независимая система горячего водоснабжения. Вода нагревается в котельной или тепловом пункте, затем подается в дом. Она называется независимой, поскольку функционирует отдельно и не связана с системой теплоснабжения. Она используется в частных домах или коттеджах.
Что касается водонагревателей, то они подразделяются на два вида.
Их выбор зависит только от желания владельца, а также от бытовых условий помещения.
Циркуляционный способ
По такому методу горячая вода постоянно циркулирует по системе замкнутого типа: тепловая станция – центральная система – подстанция – водопровод – и возвращается обратно. Это осуществляется в связи с некоторыми причинами:
Практика показывает, что такой метод дает возможность быстро получить горячую воду из кухонного смесителя. Она всегда находится в горячем состоянии и готова к применению. При остановке системы вода будет остывать, что приведет к большим потерям тепла. В многоэтажных домах для этого применяется разветвление стояка на дополнительные насосы или блоки.
При таком способе возможны некоторые затруднения: всем известна проблема, состоящая в том, что в ванной комнате полотенцесушители греют в летнее время, и уменьшить их температуру нет возможности. Горячая вода в них находится постоянно в любое время. Можно сделать корректировку нагревания установкой регулирующего крана и добавлением трубы, по которой вода будет проходить при закрытом кране.
Тупиковый способ
При таком методе система ГВС действует с меньшей эффективностью, так как потребитель снабжен окончательной тупиковой водопроводной системой. В ней имеются только подающие трубы, не оснащенные обратным контуром. Горячая вода поступает при открытии смесителя. Когда он закрыт, вода в трубопроводах останавливается и медленно остывает.
Практически это выглядит так, что при долговременном, например, ночном бездействии крана, сначала будет поступать холодная вода, а через некоторое время горячая. Тупиковый метод подачи чаще вего применяется в собственных домах, которые подсоединены к водопроводу. Сегодня именно тупиковый способ стал наиболее распространенным ввиду популярности индивидуальных бойлерных электронагревателей.
Центральная и автономная ГВС
Каждый из видов имеет свои достоинства и отрицательные факторы. Центральная система для потребителя более удобна, если ее действие постоянно и удовлетворяет нормативам температуры и качества воды. Но такие условия в нашей стране не всегда соблюдаются, и больше похожи на исключение, чем на естественные условия.
Центральная система не всегда обеспечивает надежность комфорта в жилом помещении, а часто является «головной болью» для жильцов. В большей степени это зависит от исполнительности местных начальников, контролирующих и регулирующих органов.
Автономный метод требует больших расходов, так как необходимо устанавливать специальные сооружения, укладку труб водопровода. Но его эксплуатационные качества и степень комфорта значительно больше центральной системы. Потребитель может самостоятельно установить уровень температуры, и контролировать потребление теплоносителя.
Какие элементы включает схема водоснабжения многоквартирного жилого дома?

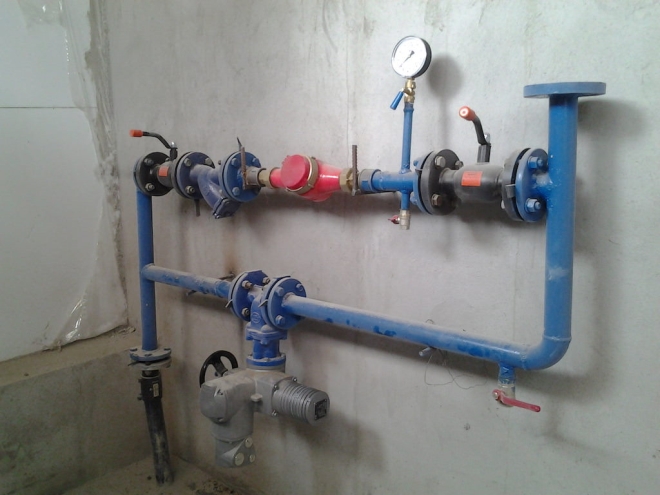

Водомерный узел, который организует подачу воды в дом, отвечает за работу нескольких функций:
Само устройство состоит из следующих узлов:

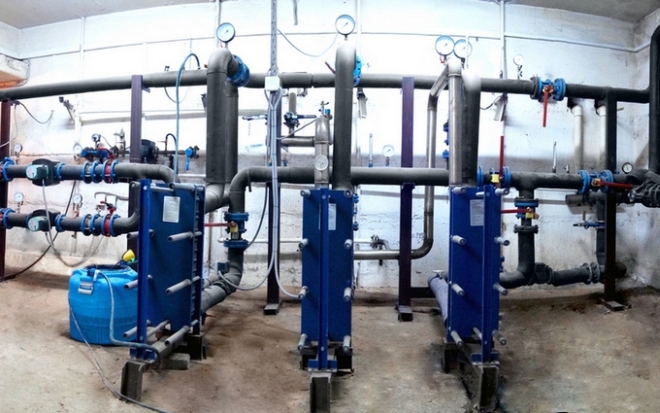

Тепловой пункт
Он же — элеваторный узел, который выполняет следующие функции:
Основной элемент теплового пункта — водоструйный элеватор, где горячая вода из схемы трубопровода подачи рабочей жидкости в доме смешивается в камере смешения с теплоносителем обратки путем впрыска через специальное сопло. Такими образом, элеватор позволяет пропускать через схему отопления бо́льший объем теплоносителя с низкой температурой, а, так как впрыск производится через сопло, то объем подачи получается небольшим.
Врезать переходники для подключения ГВС можно между задвижками на входе трассы и теплопунктом – это самая распространенная схема подключения. Количество врезок – две или четыре (по одной или по две на подаче и обратке). Две врезки характерны для старых домов, в новостройках практикуется четыре переходника.
На трассе ХВС обычно применяется тупиковая схема врезки с двумя подключениями: водомерный узел подключается к розливу, а сам розлив — к стоякам, через которые осуществляется разводка труб по квартирам. Вода будет перемещаться в такой схеме ХВС только при разборе, то есть, при открывании каких-либо смесителей, кранов, клапанов или вентилей.
Недостатки этого подключения:
Теплопункт с четырьмя подключениями горячего водоснабжения в доме делает циркуляцию горячей воды непрерывной, и происходит это через два розлива и стояки, соединенные друг с другом перемычками.
Важно: если на врезках ГВС установлены механические счетчики воды, то расход водоснабжения будет учитываться без учета температуры воды, что неправильно, так как придется переплачивать за горячую воду, которой не было в пользовании.
Горячее водоснабжение может функционировать по трем вариантам:
Для непрерывного движения воды необходим перепад давления между начальной и конечной точками врезки в один контур, и этот перепад обеспечивается ограничением потока. Таким ограничителем служит специальная подпорная шайба — стальной блин с отверстием посредине. Таким образом, вода, которая транспортируется от входной врезки до элеватора, встречает препятствие в виде тела шайбы, и это препятствие регулируется поворотом, который открывает или закрывает подпорное отверстие.
Но слишком большое ограничение движения воды в трассе трубопровода нарушит работу теплового пункта, поэтому у подпорной шайбы должен быть диаметр на 1 мм больше диаметра сопла теплопункта. Этот размер рассчитывается представителями поставщика тепла так, чтобы температура на обратной трубе отопления элеваторного узла лежала в нормативных пределах температурного графика.
Расчетные нормативы расхода горячей воды
Следует отметить что существует множество нормативов по расчетам расхода ресурсов, в сфере жилищного хозяйства нормативов использования воды на одного человека без применения прибора учета воды не существует. Это вызвано тем, что плотность населения по разным районам нашей страны сильно различается. Другими словами, в каждом регионе действуют свои нормативы. В соответствии с правилами на населенный пункт подается некое количество воды. При этом принимают в расчет размер объема воды, которую используют жильцы тех квартир в которых установлены приборы учета воды.
Из общего объема, поставленной воды вычитывают тот объем, который прошел через приборы учета. Полученную разность разделяют на количество людей зарегистрированы на данной жилой площади. Именно эти люди и несут расходы за использованную воду. Такая ситуация сложилась во многом потому, что существует множество мест несанкционированного потребления воды и далеко не везде установлены приборы учета воды, кстати, в отличие от стран с развитой экономикой. Нормы потребления рассчитывают с использованием повышающего коэффициента.
При проведении расчётов необходимо учитывать состояние сантехнических приборов и наличие установленных водяных нагревателей.
Коэффициент расхода потребления в разных районах воды различается потому, что в каждом районе воду потребляют в различных объёмах. При этом необходимо учитывать климат, цену на топливо, предназначенное для нагрева воды.
Выведена усредненная норма расхода воды на одного человека. В дневное время эта цифра составляет — 200 литров холодной воды и 100 литров горячей. Обыкновенная ванная вмещает в себя 250 литров воды и если жилец не принимает ванну каждый день, то ему имеет смысл задуматься об установке приборов учета воды.
Установленный счетчик позволит существенно сэкономить на оплате счетов за воду. Дело в том, что в счета на воду в той или иной форме вносят несанкционированный отбор воды, течи, расход воды на нужды МЧС и многое другое.
